Точилка для ножей Грань-Комфорт для правильной заточки с установкой точного угла заточки.

Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими. При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте. Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки. Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать среднюю губку. Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении. Станок позволяет выставить практически любой половинный или полный угол для будущей кромки ножа. Позволяет как вывести новую кромку у "убитого" ножа, так и поправить уже заточенный. Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку. Этот станок оборудован универсальным креплением для брусков формата Edge Pro и прямоугольных камней.

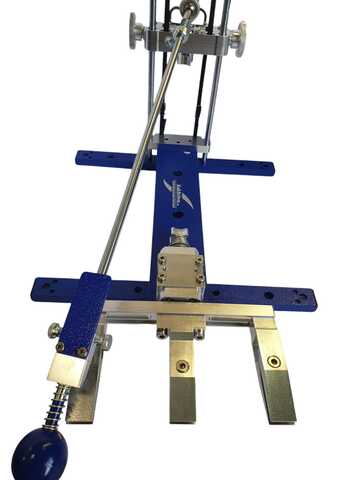

Точилка для ножей "Призма"
Усовершенствованная система заточки, в которой соединены самые передовые технологии: полная свобода движения бланка с абразивом в любом направлении,
настройка углов с ШВП ( винтовой передачей). Станок готов справиться с любой длиной клинка и стать незаменимым помощником для всех, кто стремится достичь идеальной остроты своих любимых ножей.

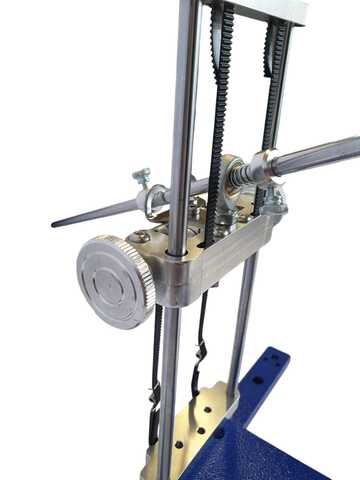

На двух вертикальных стальных закаленных штангах скользит на линейных подшипниках каретка. Каретка перемещается вверх и вниз вращением винтов слева и справа, которые находятся на одном валу с зубчатыми колесами.
Зубчатые колеса работают в паре с двумя зубчатыми ремнями. В станке используются сверхпрочные зубчатые ремни GT2 (резиновые со стеклонитью) шириной 6 мм. Такие ремни используются в 3D принтерах и мелких ЧПУ станках.
Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа.
На каретке установлен подшипник скольжения для направляющей штанги с диаметром 8 мм.

Описание станка:
Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.
Удобная в работе система настройки углов – “Сайлифт Плюс”.
Станок позволяет как вывести новую кромку у “убитого” ножа,  так и поправить уже заточенный.
Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

Параметры станка “Сайлифт-Плюс”
— длина основания 240 мм
— вес основания 4 кг
— длина станка с губками 300 мм
— длина штанги для зажима абразивов 660 мм (подходит для абразивов длиной до 200 мм)
— ширина станка 235 мм
—  угол скоса губок 10 градусов на сторону
— максимальный угол заточки 35 градусов на сторону
— максимальная длина клинка для заточки до 300-600мм (толщина обуха затачиваемого инструмента непосредственно влияет на данный параметр)
 –  допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:
— Станок с системой изменения угла “Сайлифт Плюс” и повор. мех. “Грань 5.1Л”
—  Поворотная площадка
—  Площадка для обнуления угломера на поворотном механизме
— Горизонтальная штанга с универсальными зажимами, подпружиненными упорами и площадкой под угломер
— три усиленные зажимные губки

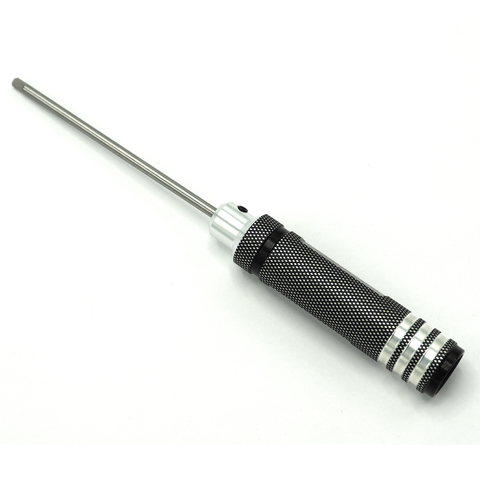

—  шестигранный ключ

Станок возможно функционально расширить (с пересчетом стоимости) до универсального состояния:
– заточка ножниц
– заточка стамесок
– заточка ножей рубанков
(отдельно предлагаемые зажимы за доп. плату)

Поворотный механизм “Грань 5.1Л”:
Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими.
При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте.
Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки.

Поворотный механизм без люфта. Выполнен на подшипнике и стальном закаленном валу.
Точные фрезерованные зажимы ножа зажимают нож точно по центру горизонтальной оси. Усиленные зажимные губки легко перемещаются по планке для изменения ширины зажима ножа.
Добавлена центральная зажимная губка для очень коротких ножей, а также для длинных филейных ножей, которые склонны к прогибу при заточке. Все губки легко устанавливаются и снимаются.
При перевороте ножа сохраняется его точное положение строго по центру оси.
Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать центральную (среднюю) губку.

Параметры зажимных губок:
— длина 90 мм
— ширина 20 мм
— высота 20 мм
— паз 5 мм
— скос губок  10 градусов на сторону
—  материал Д16Т

Параметры планки:
— длина 170 мм
— высота 20 мм
— глубина 12 мм
— длина паза для для продольного перемещения губок 55 мм
– расстояние между центрами разведенных крайних губок 155 мм
– расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм
– расстояние между центрами сведенных крайних губок (без центральной губки) 60 мм
—  материал Д16Т

Описание системы настройки угла “Сайлифт Плюс”:
Одним из основных отличий станка “Сайлифт – Плюс” является улучшенная система “Сайлифт”. Система “Сайлифт – Плюс” стала шире благодаря чему конструкция теперь заметно устойчивее и позволяет затачивать ножи и другие режущие инструменты бОльшей длины.
По умолчанию система комплектуется узлом скольжения “Вилка” с фторопластовой втулкой, но, при необходимости узел можно заменить подшипником скольжения т.к. система унифицирована и позволяет без проблем сделать это.

В станке САЙЛИФТ используются зубчатые ремни GT2 (резиновые со стеклонитью PU with glassfiber) шириной 6мм.
Эти ремни используются в 3D принтерах и мелких ЧПУ станках.
В 3D-принтерах такие ремни работают очень быстро и продолжительное время.
Их ресурс, в условиях беспрерывной работы – примерно 1500 часов, при хорошем натяжении.
На станке для заточки такой ремень будет работать примерно в 1 процент от его заявленной нагрузки.
Ведь для изменения угла нужно сделать всего лишь несколько оборотов регулировочного колеса.
В настоящее время у нас пока нет статистики по их работе именно в нашем изделии.
Можно предположить, что он будет служить очень долгое время.

—  минимальный угол заточки 10 градусов на сторону *
— максимальный угол заточки 35 градусов на сторону *
      * (минимальный и максимальный угол заточки – зависит от толщины и ширины зажатого в губки ножа)
О работе системы “сайлифт” вы можете посмотреть в видео (рядом с описанием).

Стальное массивное основания (корпус):
Классическая тяжелая устойчивая форма корпуса подрезиненными упорами выполнена из стальной пластины толщиной 10мм.
На пластине установлена дюралевая надстройка для крепления поворотного механизма.

— длина основания 240 мм
— ширина основания 235 мм
— высота дюралевой надстройки 80 мм
— угол наклона поворотного механизма относительно стола 10 градусов
— вес пьедестала 4кг

Штанга для абразивов (горизонтальная штанга):
Штанга-держатель абразивов разборная, из закаленного полированного стального вала
– диаметр штанги 8 мм
– длина 660 мм (подходит для абразивов длиной до 200 мм).
– на штанге добавлены подпружиненные упоры

Зажимы абразивов в комплекте:
1. Универсальные второго поколения
– длина 20 мм
– ширина 25 мм
– паз 4 мм и паз “Ласточкин хвост”

Зажимы абразивов и пружина для сжатия успешно удерживают как бланки с креплением “ласточких хвост, прямоугольные камни и стеклянные бланки.
На штанге предусмотрено место для установки угломера.

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.

Точилка для ножей Штрих от компании КакБритва - самая недорогая точилка на рынке, оборудованная сразу тремя зажимными губками. Штрих оборудован новой системой плавной и точной настройки угла "Монолифт".

Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.
Удобная в работе система настройки углов – “Монолифт”.
Станок позволяет как вывести новую кромку у “убитого” ножа, так и поправить уже заточенный.
Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

Точилка Штрих-Пьедестал от компании КакБритва включает тяжелую четырехкилограммовую подставку, благодаря которой точилку больше не нужно струбцинировать точилку к столу.

Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.
Удобная в работе система настройки углов – “Монолифт”.
Станок позволяет как вывести новую кромку у “убитого” ножа,  так и поправить уже заточенный.
Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

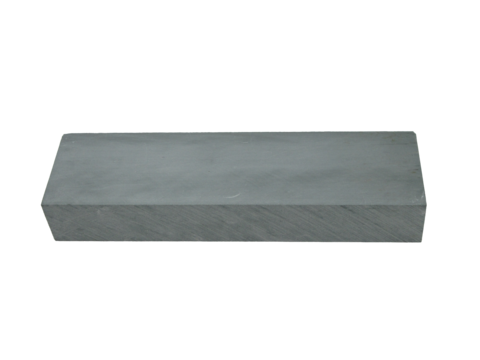

Натуральный точильный камень Хунань (Hunan) из Китая предназначен для финишной заточки и доводки ножей. Рекомендуется самостоятельная доводка бруска. При доводке на порошке карбида кремния камень способен работать на уровне 8000-10000 японских грит.

Точильный камень Norton India предназначен для ручной заточки ножей. Брусок изготовлен из оксида алюминия и пропитан маслом.

Полусинтетический водный точильный камень Imanishi Kitayama 8000 предназначен для финишной ручной заточки ножей из любых сталей. Брусок имеет размер 20,5 x 7,5 x 2,5 см.

Натуральный точильный камень Гуанси из Китая предназначен для финишной заточки и доводки ножей. Рекомендуется самостоятельная доводка бруска. При доводке на порошке карбида кремния F1200 Гуанси способен работать на уровне 12000 японских грит.

Натуральный точильный камень Сунгари из Китая предназначен для финишной заточки и доводки ножей. Брусок выровнен, доведен, и полностью готов к работе. Как правило, натуральные камни имеют дефекты, не оказывающие влияние на их потребительские свойства. Сунгари всегда имеет характерную пеструю окраску и тонкие прожилки, похожие на трещины.

При заточке ножей на точилке Edge Pro Apex крайне важно удерживать постоянным угол заточки. Это угол не должен "прыгать" при смене точильных камней разной толщины и должен совпадать с углом, который установил производитель при заводской заточке. Для контроля угла заточки на Edge Pro Apex обычно меряют угол между штангой (в которой закреплен брусок) и станиной (на которой лежит нож). С этими задачами справится представленный угломер.

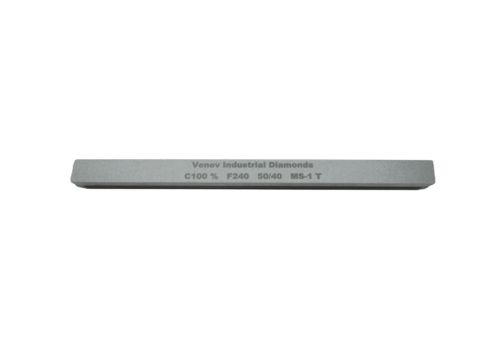

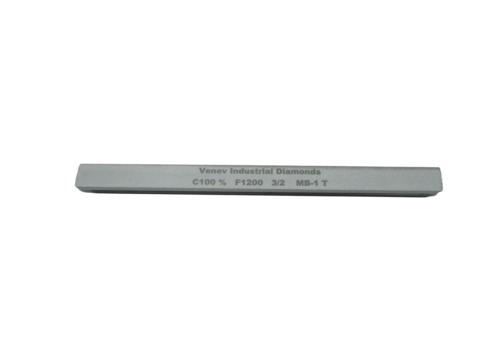

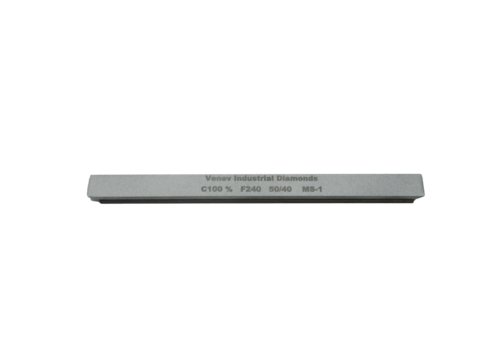

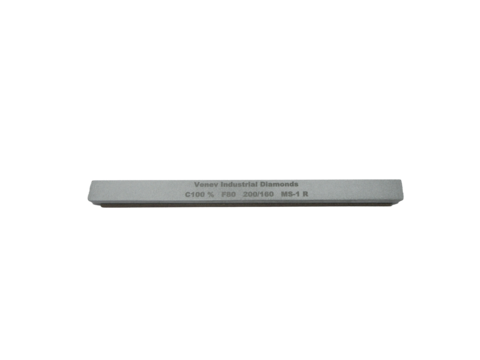

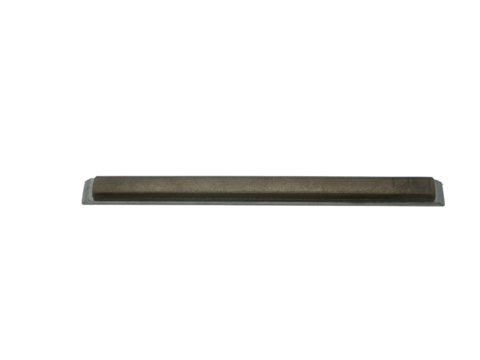

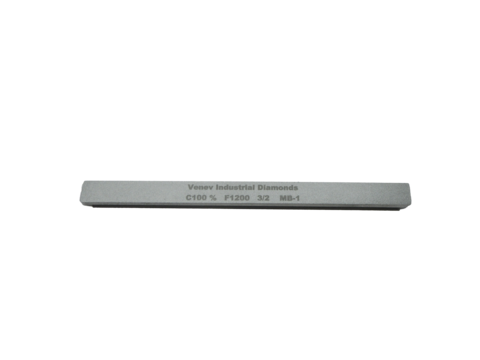

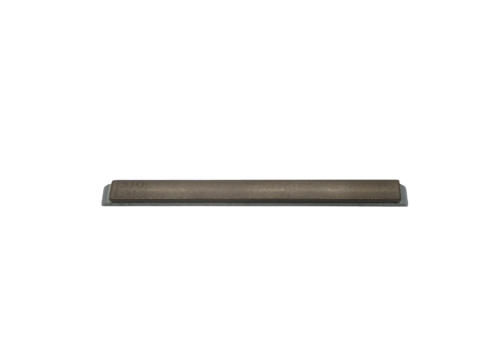

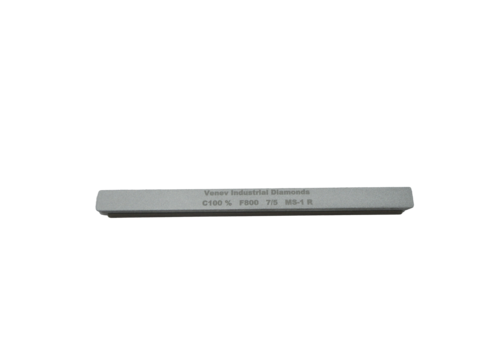

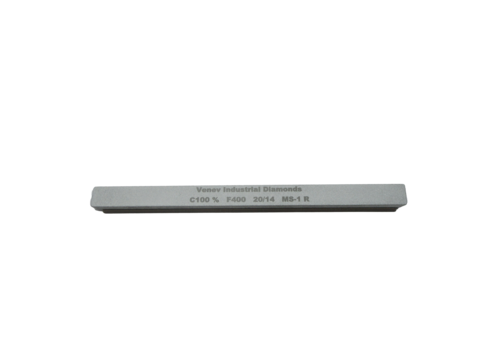

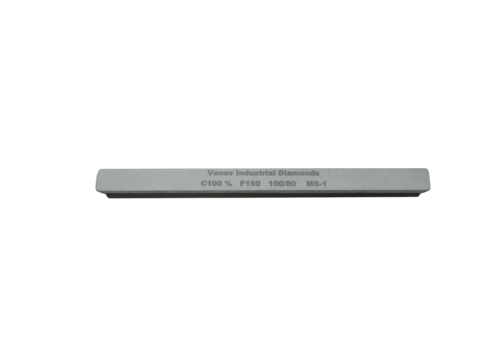

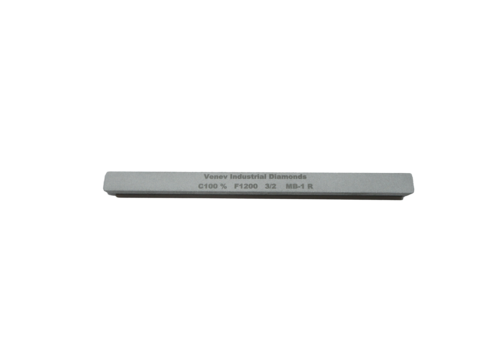

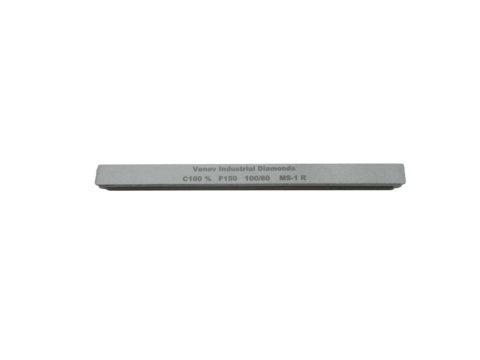

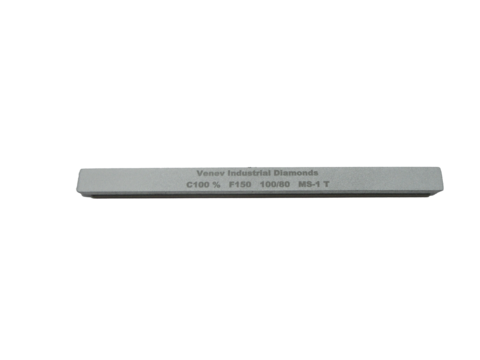

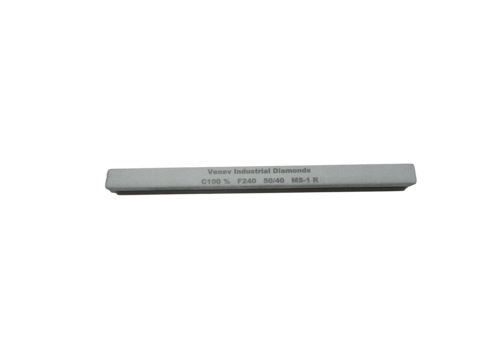

Узкий алмазный брусок на медно-оловянной связке ВеАЛ от Веневского завода алмазных инструментов спроектирован для использования с точилкой Edge Pro Apex и её аналогами. Предназначен для заточки как обычных ножей, так и ножей с с рекурвой или вогнутым лезвием.

Узкий бланк с кожей предназначен для финальной доводки режущей кромки ножа с рекурвой на точилке типа Edge Pro Apex. Кожа исправляет неравномерности режущей кромки и усиливает ее. Рабочая поверхность сделана из очень гладкой высококачественной коровьей кожи, наклеенной на прочный алюминиевый бланк. Узкие бланки шириной 12 мм лучше подходят для заточки рекурвы и вогнутых лезвий.

Узкий брусок из карбида кремния Grinderman предназначен для заточки ножей на точилке Edge Pro Apex. Бруски Grinderman подходят для любых сталей, в том числе самых твердых. Точильные камни продаются без бланков. Узкие камни лучше подходят для заточки вогнутых лезвий.

Узкий стеклянный бланк предназначен для финальной доводки ножей с рекурвой на точилке Edge Pro Apex с помощью полировальных пленок. Бланк состоит из алюминиевой основы толщиной 3 мм и наклеенной на нее стеклянной подложки толщиной 3 мм. Стекло обеспечит идеально ровную рабочую поверхность, а алюминий - прочность бланка в целом. Узкие лучше подходят для работы с рекурвой и вогнутыми лезвиями.

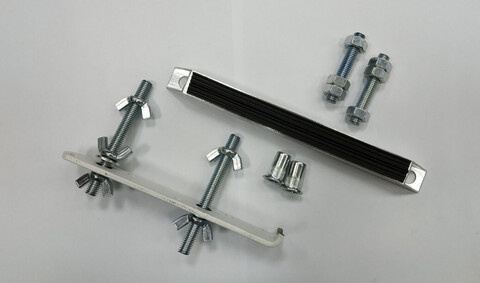

Приспособление преломляет составную штангу диаметром 6 или 8 мм.
Две половины стягиваются винтом и барашком.
Штанга закрепляется между двух половин с помощью стягивающих винтов.
Измерение угла удобнее делать магнитным угломером.

Филейные зажимы предназначены для зажима филейных ножей, которые затачиваются с небольшим углом.

Подходит для точилок XARILK и TSPROF KADET
