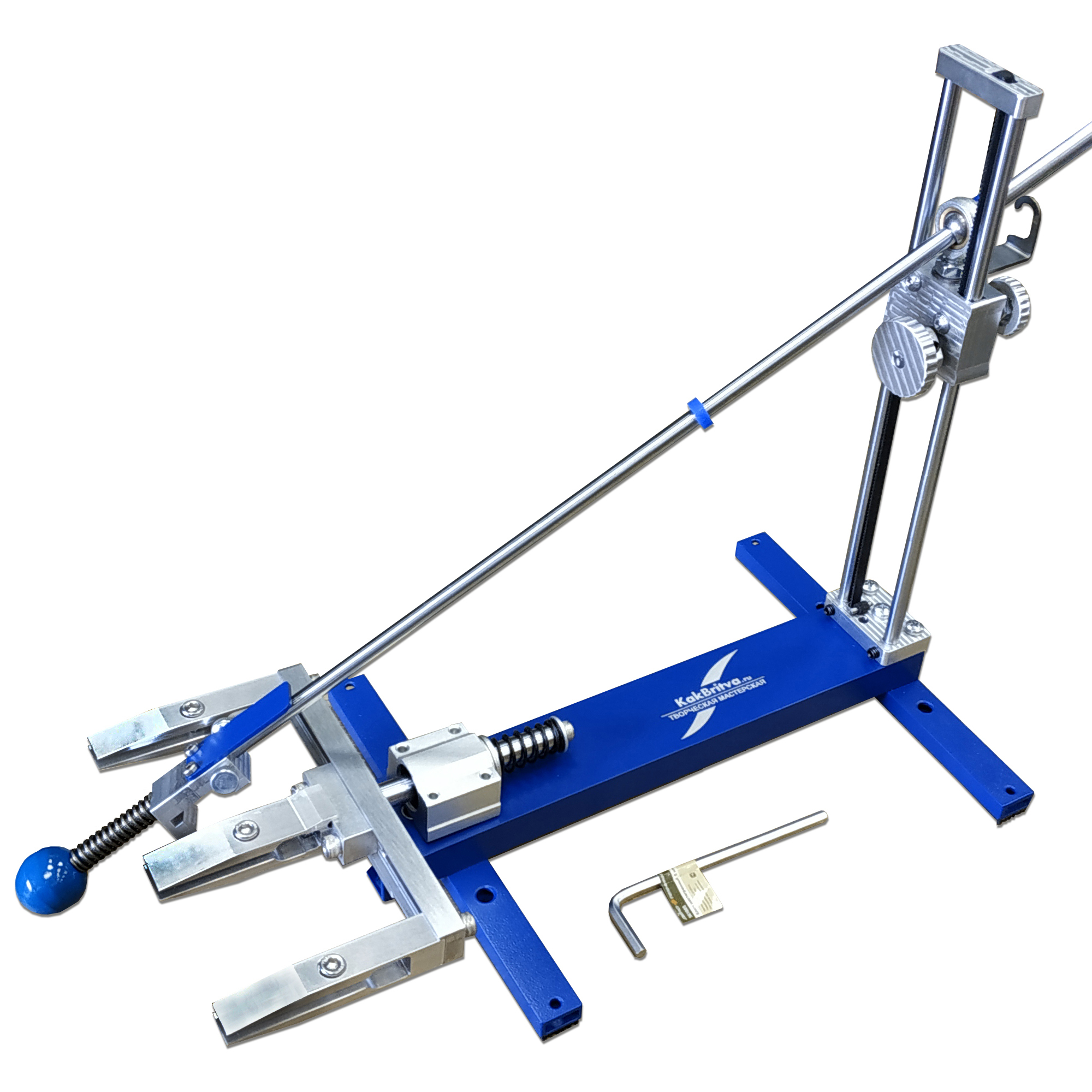

Точилка для ножей Штрих

Описание

Точилка для ножей Штрих от компании КакБритва - самая недорогая точилка на рынке, оборудованная сразу тремя зажимными губками. Штрих оборудован новой системой плавной и точной настройки угла "Монолифт".

Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.
Удобная в работе система настройки углов – “Монолифт”.
Станок позволяет как вывести новую кромку у “убитого” ножа, так и поправить уже заточенный.
Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

Параметры станка "Штрих"
— длина базы 300 мм
— длина станка с губками 420 мм
— длина штанги для зажима абразивов 660 мм
— ширина станка 220 мм
— угол скоса губок 9 градусов на сторону
— максимальный угол заточки 30 градусов на сторону
— максимальная длина клинка для заточки 300 мм
– допуск по углу поворотного механизма – 0,2 градуса.

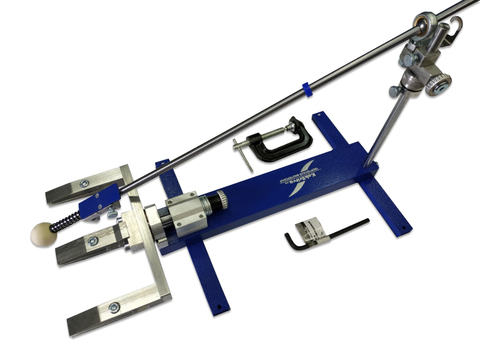

Комплектация:
— Станок с системой изменения угла “Монолифт” и повор. мех. “Штрих 6.1”
— Новая горизонтальная разборная штанга с универс. зажимами и площадкой под угломер
— три универсальные зажимные губки
— струбцина
— шестигранный ключ

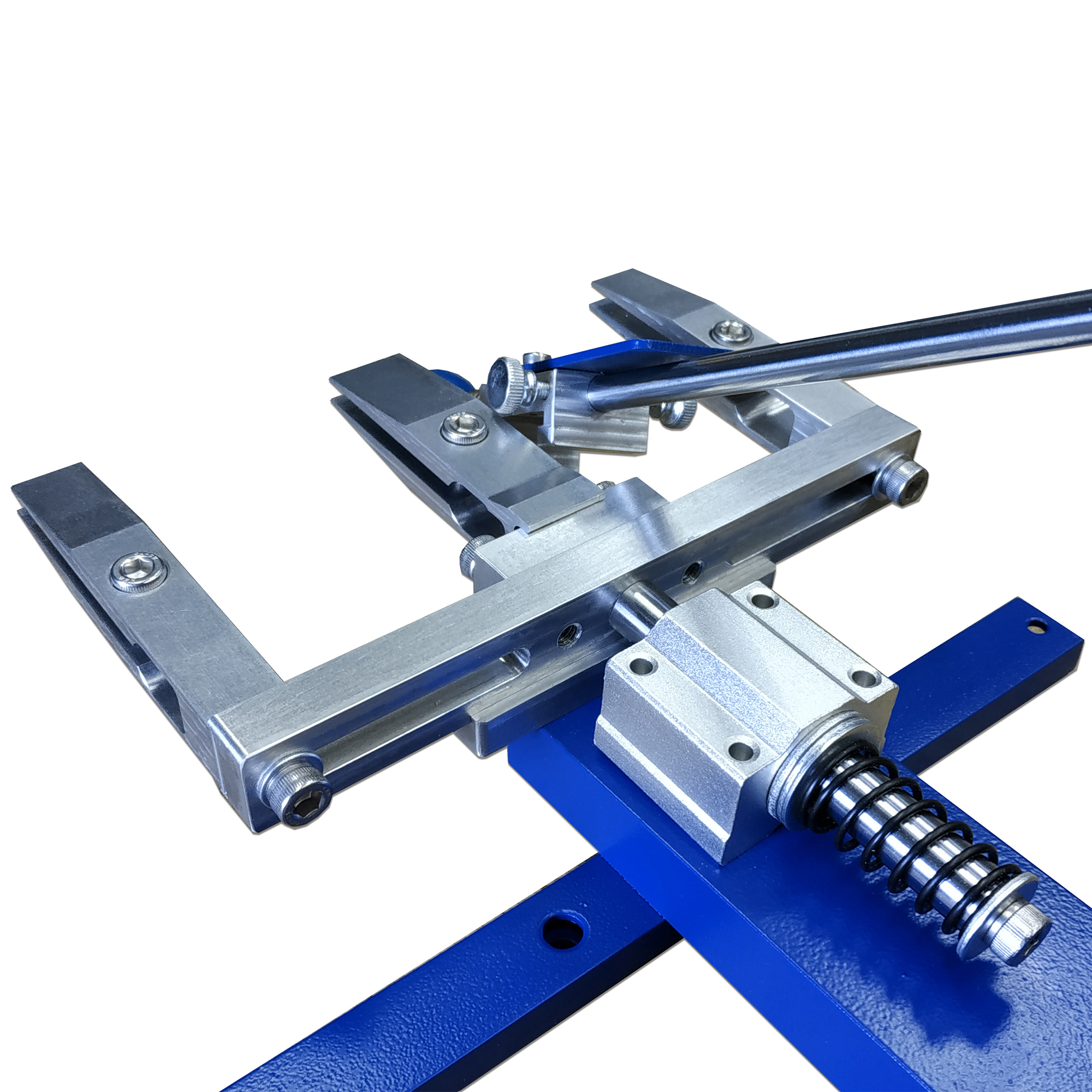

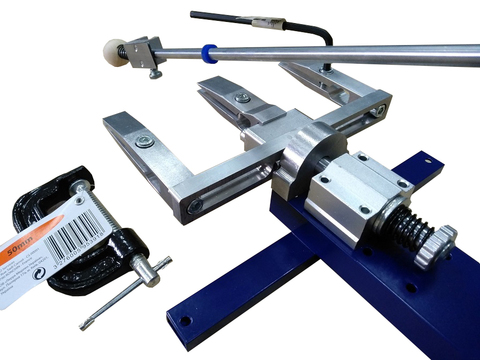

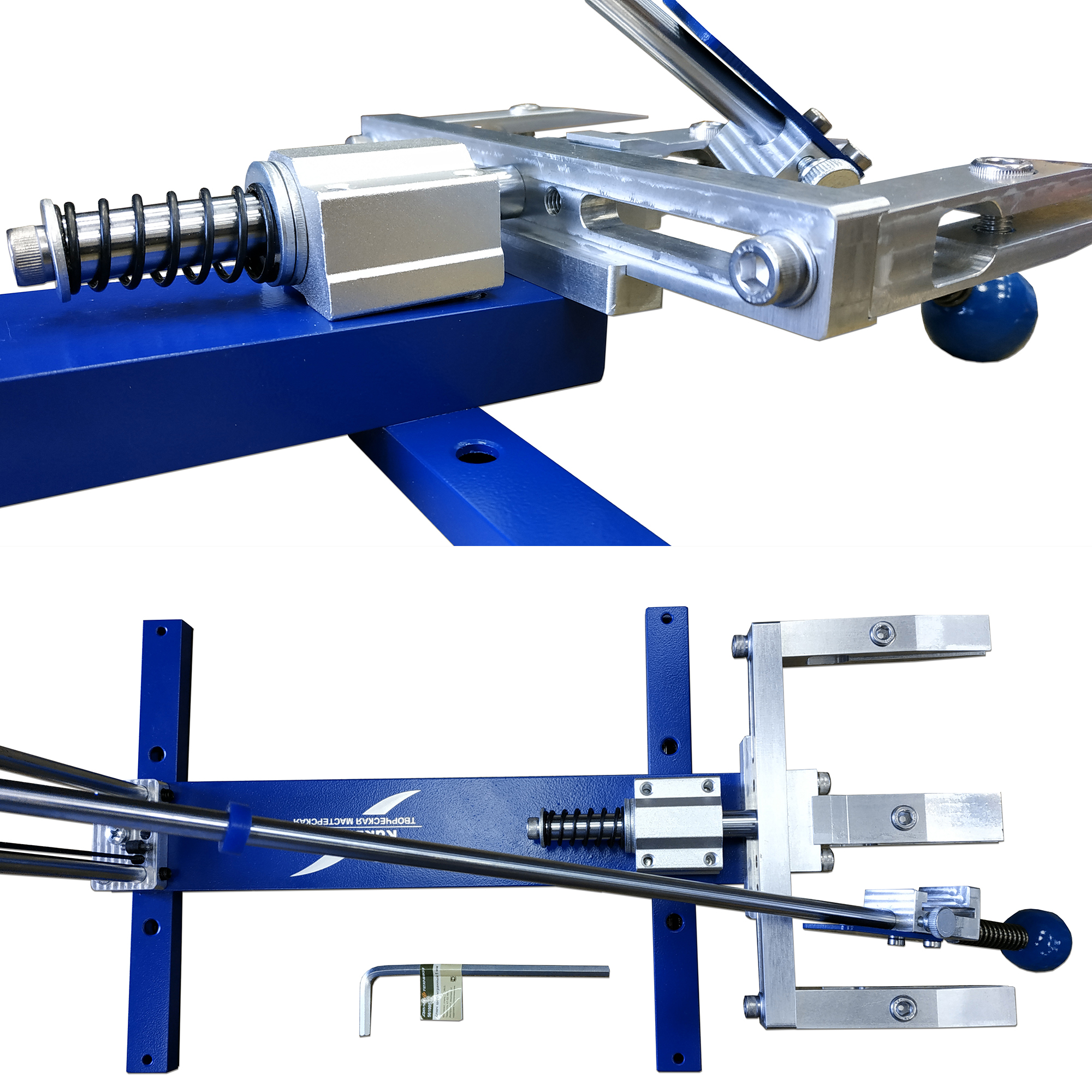

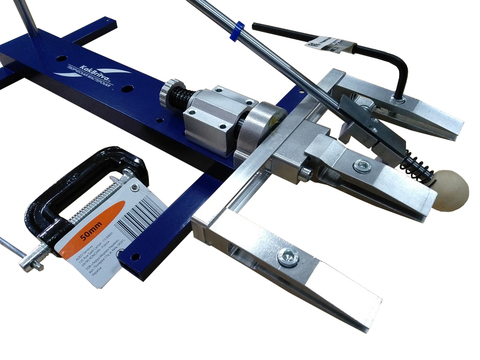

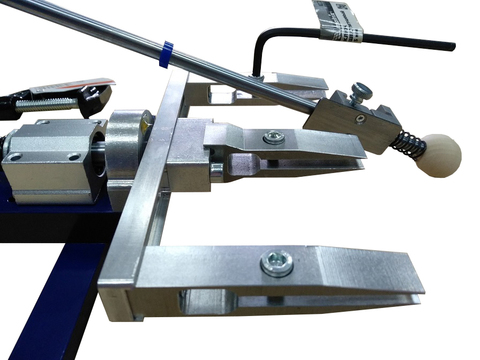

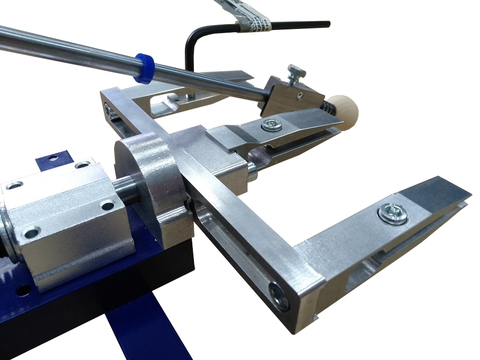

Поворотный механизм “Штрих 6.1”:

Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими.
При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте.
Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки.

Поворотный механизм без люфта. Выполнен на подшипнике и стальном закаленном валу.
Точные фрезерованные зажимы ножа зажимают нож точно по центру горизонтальной оси. Усиленные зажимные губки легко перемещаются по планке для изменения ширины зажима ножа.
Добавлена центральная зажимная губка для очень коротких ножей, а также для длинных филейных ножей, которые склонны к прогибу при заточке. Все губки легко устанавливаются и снимаются.
При перевороте ножа сохраняется его точное положение строго по центру оси.
Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать центральную (среднюю) губку.

Параметры зажимных губок:
— длина 90 мм
— ширина 16 мм
— высота 16 мм
— паз 5 мм
— скос губок  9 градусов на сторону
—  материал Д16Т

Параметры планки:
— длина 170 мм
— высота 20 мм
— глубина 12 мм
— длина паза для для продольного перемещения губок 55 мм
– расстояние между центрами разведенных крайних губок 155 мм
– расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм
– расстояние между центрами сведенных крайних губок (без центральной губки) 60 мм
—  материал Д16Т

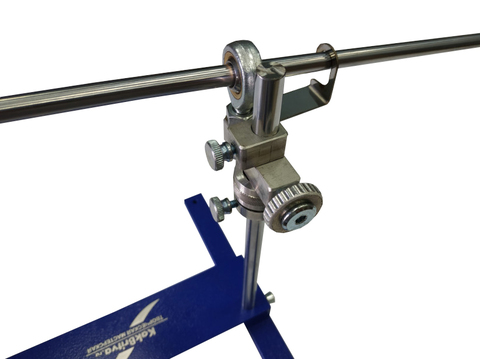

Описание системы настройки угла “Монолифт”:
На двух вертикальных стальных закаленных штангах скользит каретка. Каретка перемещается вверх и вниз вращением винта спереди каретки. На одном валу с винтом установлено зубчатое колесо. Зубчатое колесо работает в паре с зубчатым ремнем. Зубчатый ремень протянут зигзагом сквозь каретку и закреплен концами сверху и снизу системы. Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа. На каретке установлен подшипник скольжения для направляющей штанги с диаметром 8мм. В системе “Монолифт” используется зубчатый ремень GT2 (резиновые со стеклонитью \ PU with glassfiber) шириной 6мм. Эти ремни используются в 3D принтерах и мелких ЧПУ станках.

— минимальный угол заточки 9 градусов на сторону *
— максимальный угол заточки 30 градусов на сторону *
      * (минимальный и максимальный угол заточки – зависит от толщины и ширины зажатого в губки ножа)

Алюминиевая база (корпус):
Классическая устойчивая форма корпуса с широкими подрезиненными упорами выполнена из алюминиевого профиля с толщиной стенки 2мм.

— длина базы 300 мм
— ширина базы с ногами (лапами) 220 мм

В лапах (упорах) предусмотрены отверстия для стационарного прикручивания станка к поверхности и для расширения функционала различными доп устройствами и зажимами.

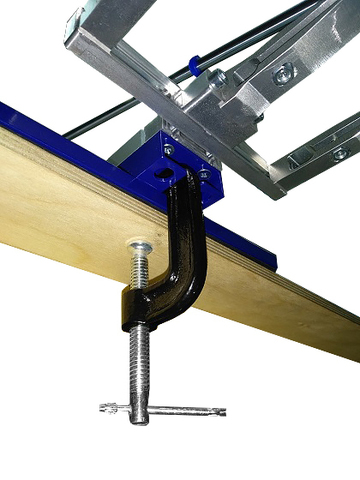

Станок прижимается к поверхности струбциной (входит в комплект).

Штанга для абразивов (горизонтальная штанга):
Штанга-держатель абразивов из закаленного полированного стального вала
– диаметр штанги 8 мм
– длина 660 мм

Зажимы абразивов в комплекте:
1. Универсальные
– длина 20 мм
– ширина 25 мм
– паз 4 мм

Зажимы абразивов и пружина для сжатия успешно удерживают бланки с креплением “ласточкин хвост”, прямоугольные камни и стеклянные бланки.
На штанге предусмотрена стальная площадка для магнитного угломера.

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.

Точилка продается без инструкции.

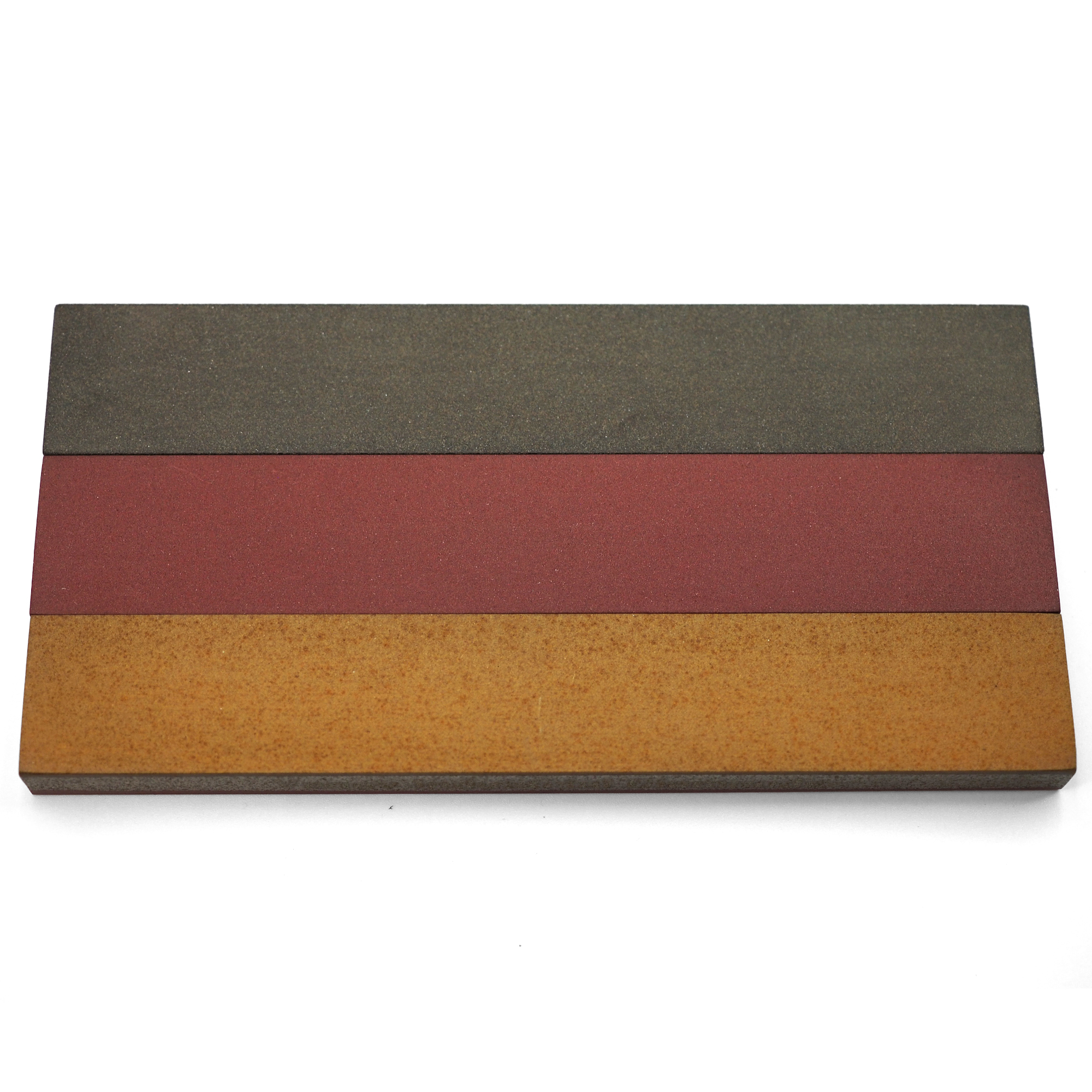

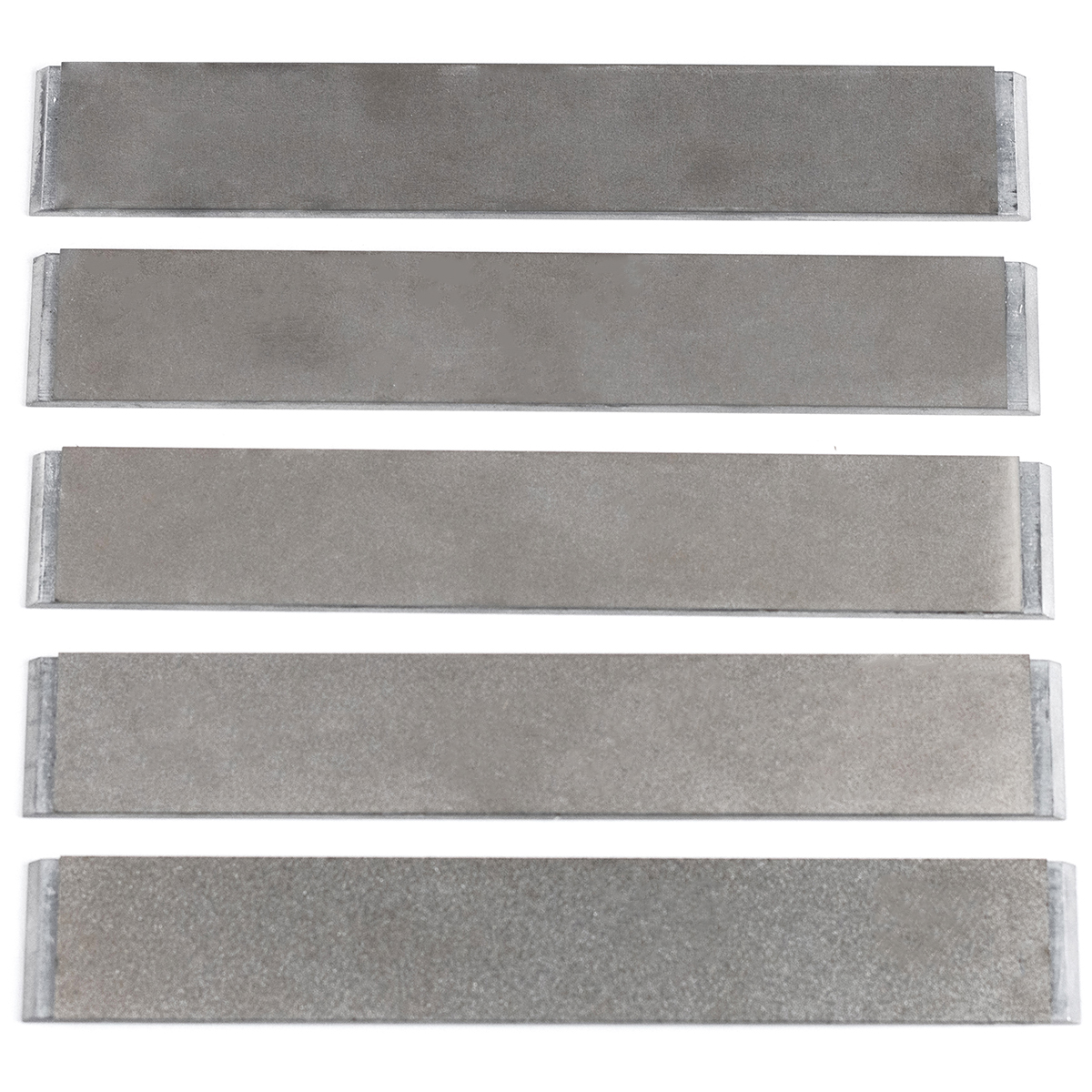

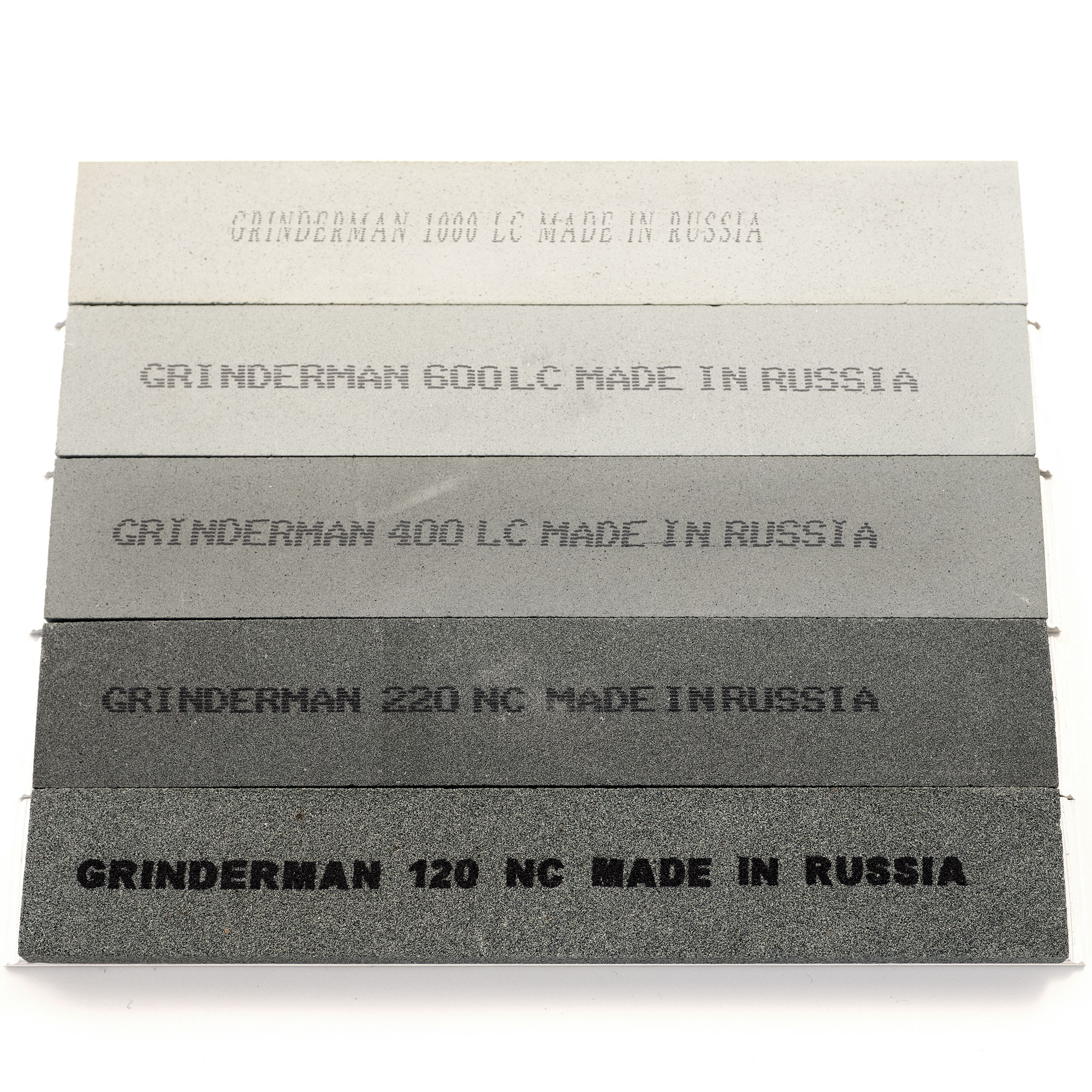

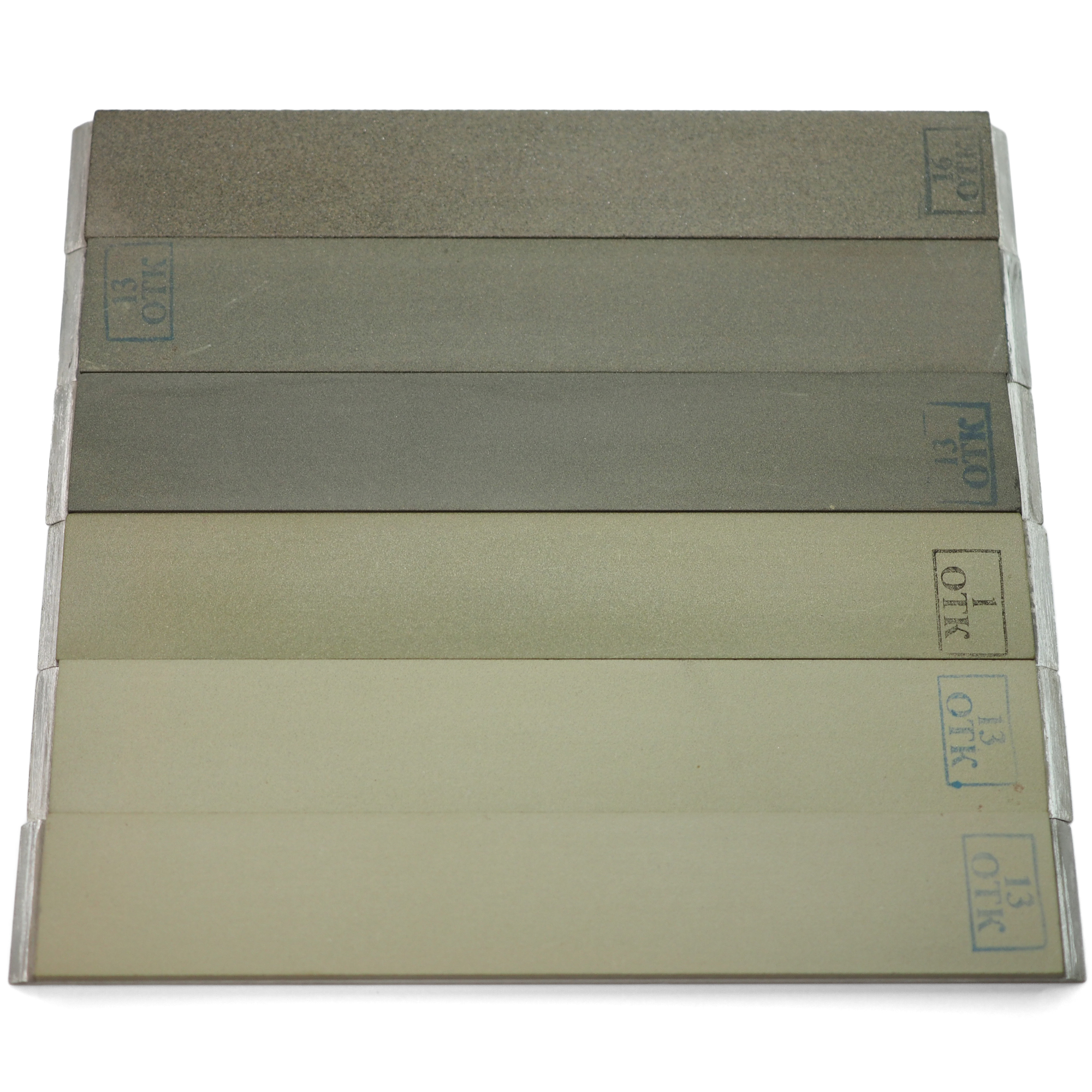

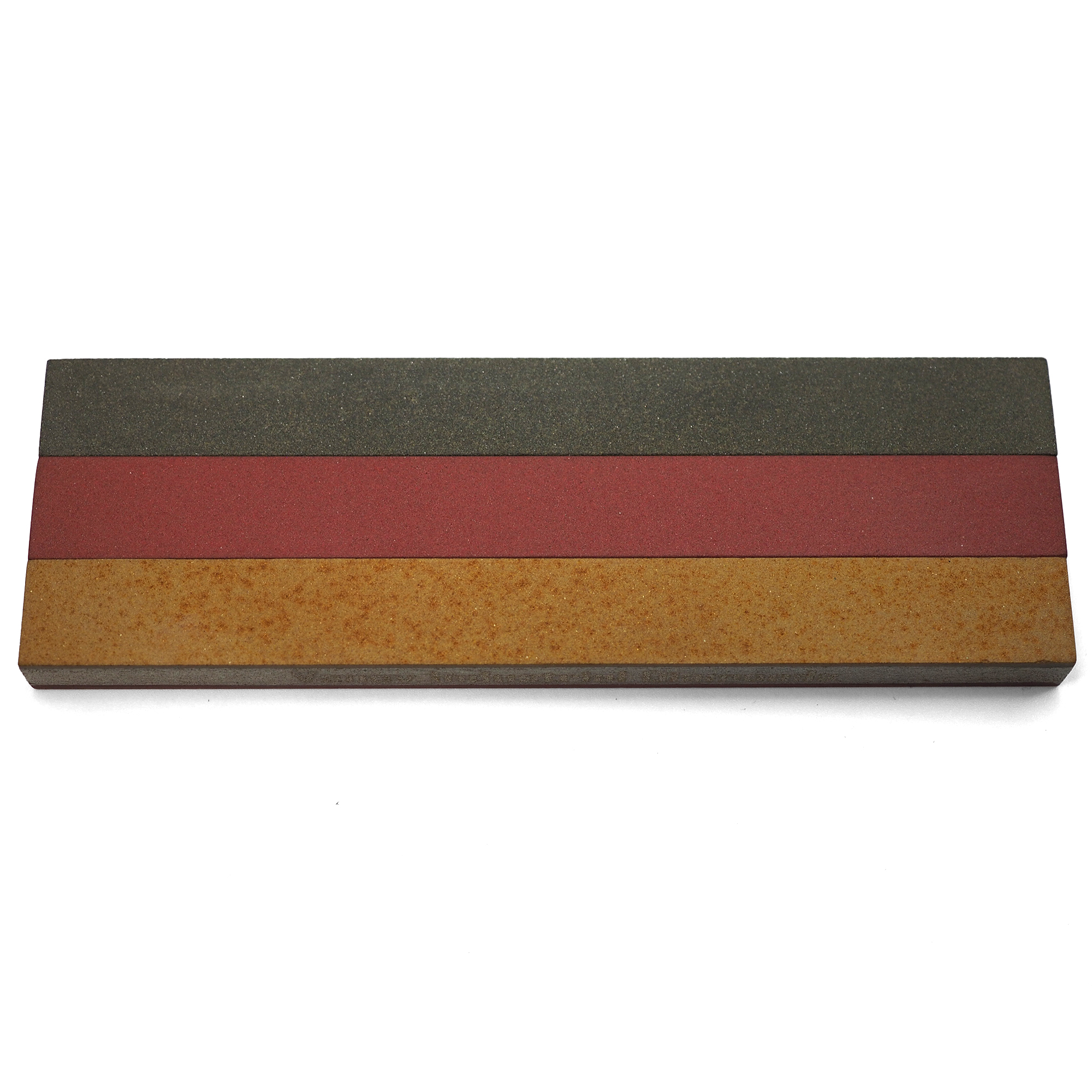

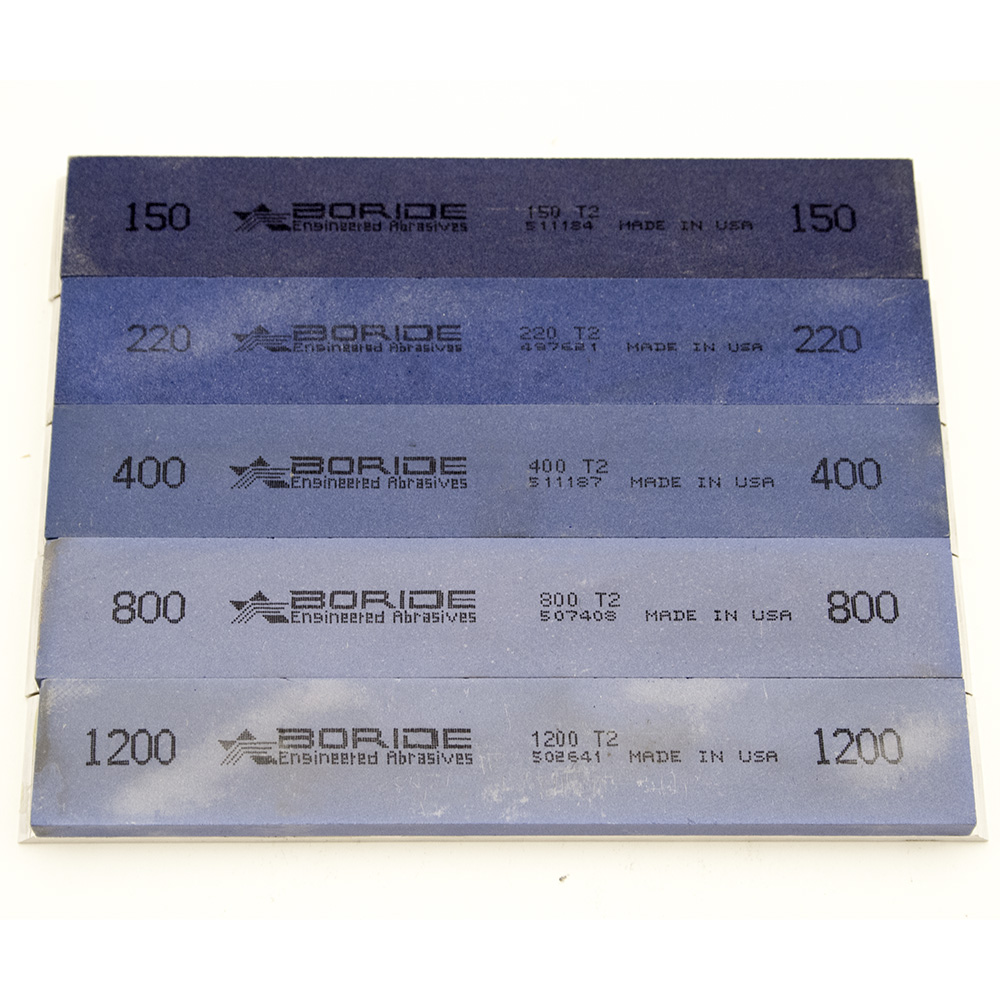

Доступные комплектации с брусками

Мы предлагаем точилку в нескольких комплектациях с разными наборами брусков, а также вариант без брусков. Перед добавлением в корзину выберите ту, что подходит вам.
