Точилка для ножей Saturn Module

Описание

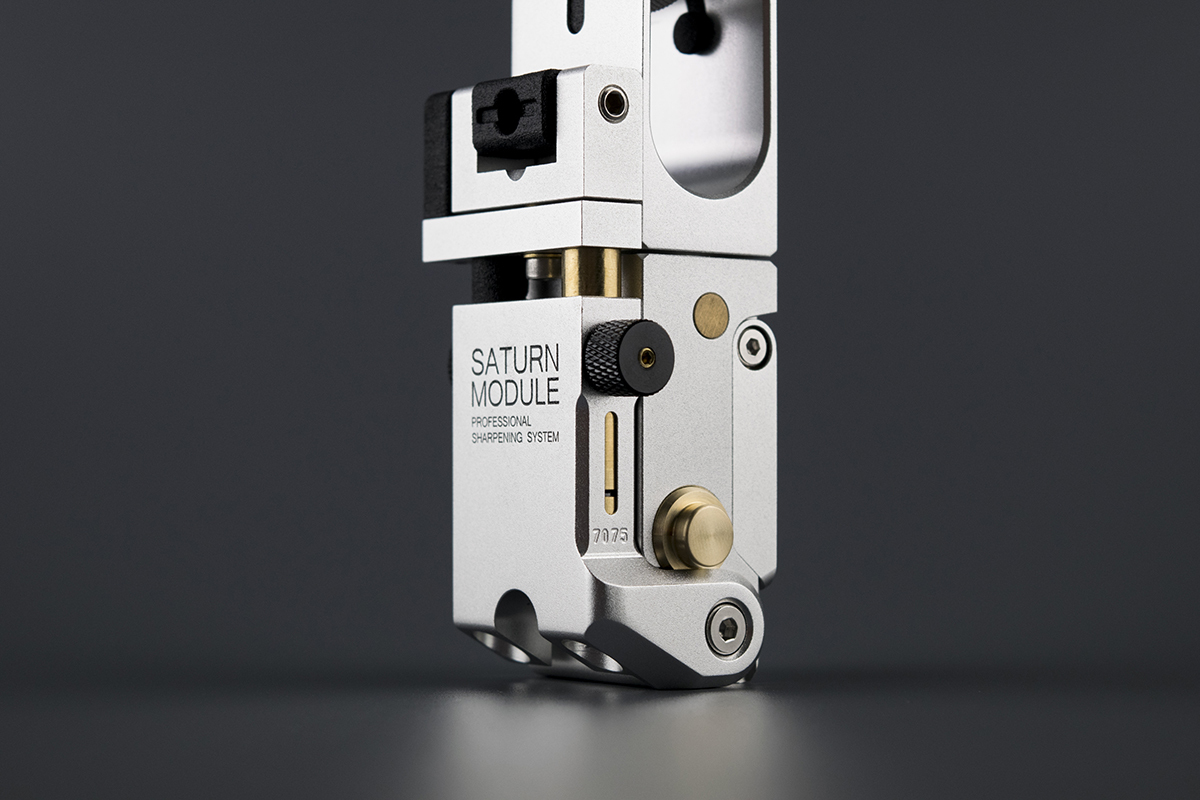

Сатурн Модуль – это компактная заточная система, которая буквально помещается в карман, может отправиться с вами куда угодно – на рыбалку, в путешествие или на дачу, не требует никаких инструментов для работы с ней и при этом даёт практически весь спектр возможностей по профессиональной заточке. Ну и конечно не занимает много места дома!

За исключением нескольких деталей, точилка вся изготавливается из металла. Сплав 7075, один из самых прочных алюминиевых сплавов.

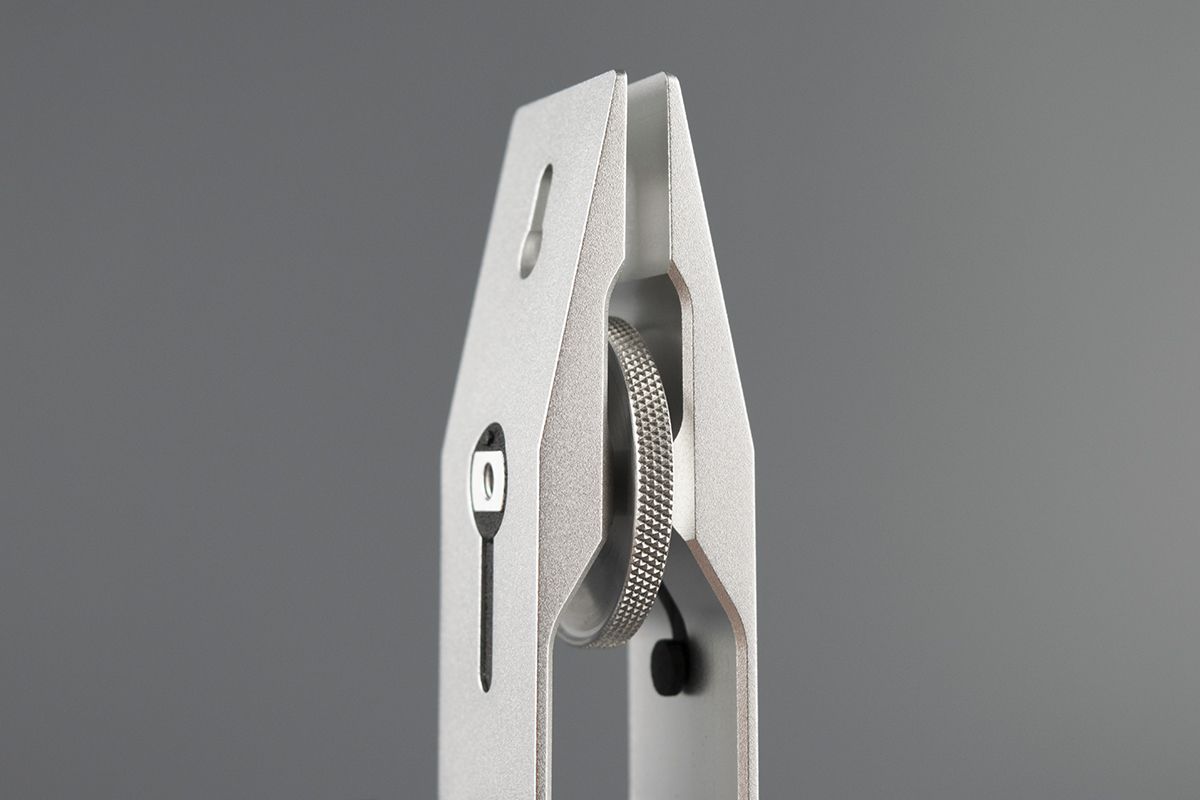

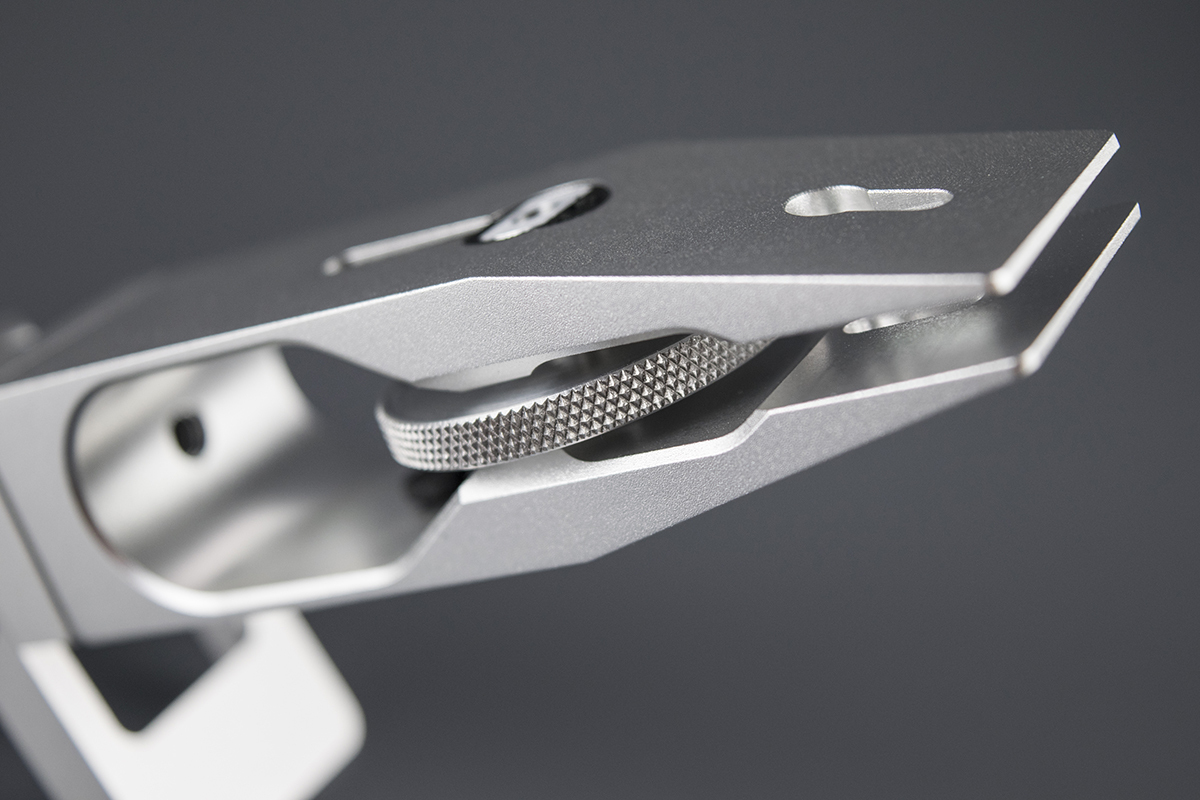

Зажимы ручные, все манипуляции с ними могут выполняться исключительно вручную без ключей и отверток.

В губках сделаны выборки под крепление дополнительных насадок. Геометрия сферических втулок исключает выпадение из зажима при случайном раскручивании. Это довольно полезно при работе с точилкой где-нибудь на природе. Стрелочками указано направление сжатия.

Поворотный механизм простой – V-образные вырезы в хвостовике зажима входят в зацепление с цилиндрическими штифтами в корпусе.

Пружина поворотного узла находится внутри корпуса, натяжение пружины не регулируется.

Между гайкой и пружиной установлен упорный подшипник для более комфортного вращения. А для предотвращения раскручивания в валу стоит контрвинт и гайка с левой резьбой.

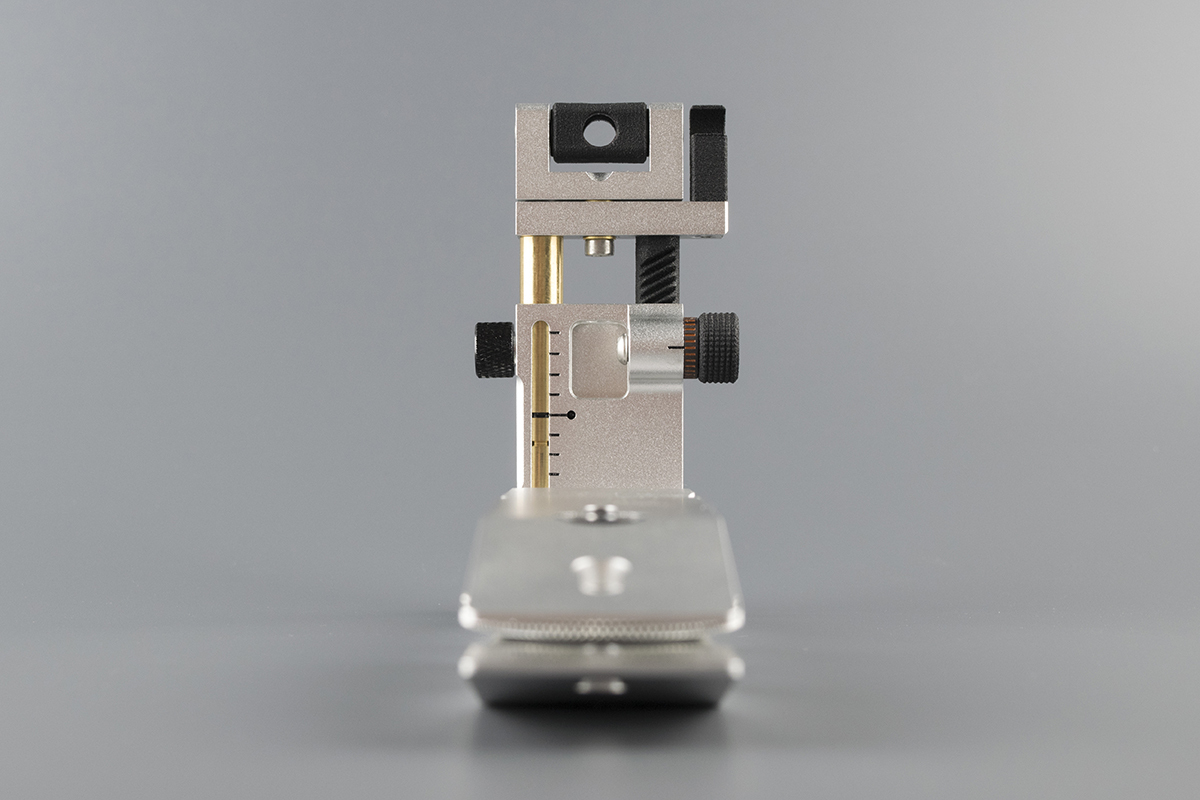

Мачта.

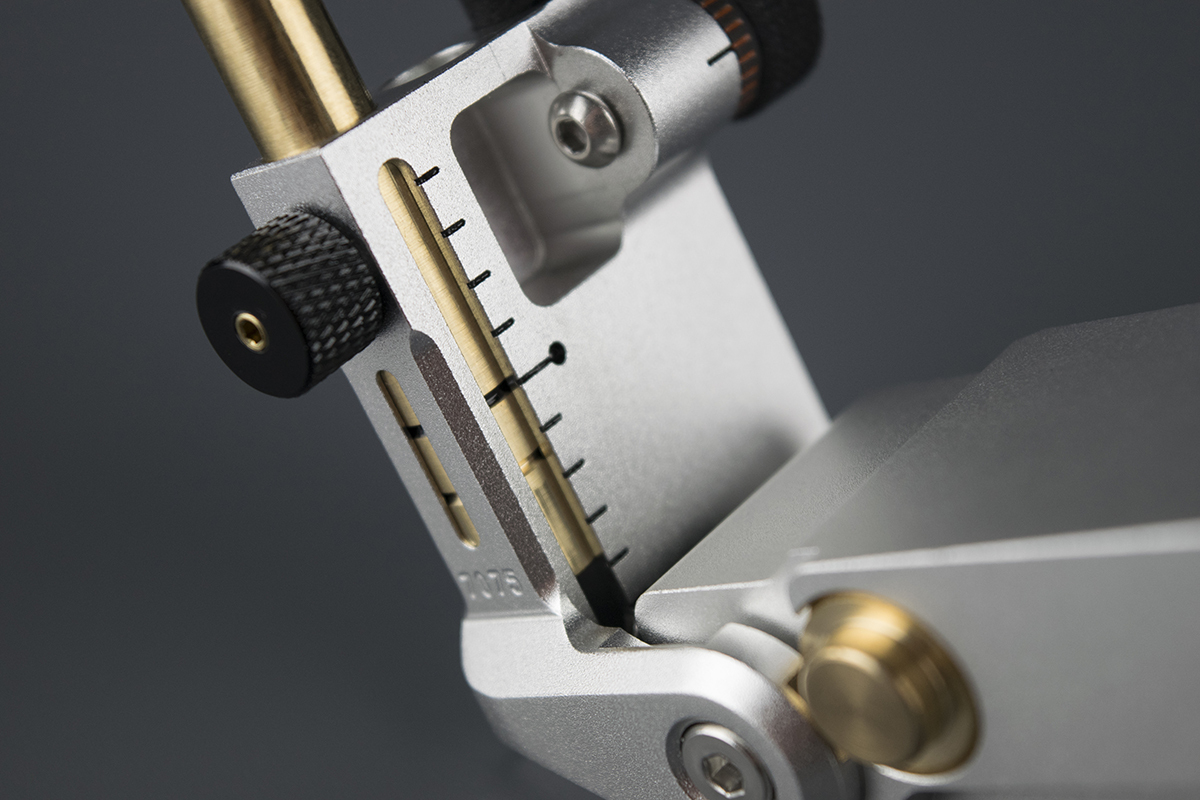

На корпусе мачты нанесена разметка для приблизительного выставления угла заточки. Напротив отметки 20° увеличенное отверстие.

На направляющей мачты две риски. Одна, выделенная черным цветом, указывает угол заточки с использованием механизма компенсации толщины абразива от 6 до 10мм, диапазон углов при этом от 16,5° до 24°. Вторая – без учета механизма компенсации толщины абразива, эксцентрик в верхнем положении, диапазон* от 15° до 24°.

*Шкала рассчитана на использование стандартных абразивов типа «Apex» толщиной 10мм.

Рукоятка регулировки угла расположена справа. На ней также присутствует шкала, поворот на одно деление поднимает мачту на 0,2°.

Рейка и шестерня косозубые для более плавного и точного перемещения, изготавливаются из полиамида.

Направляющая металлическая, в нижней части находится риска для выставления угла.

Стопор фиксации мачты расположен слева.

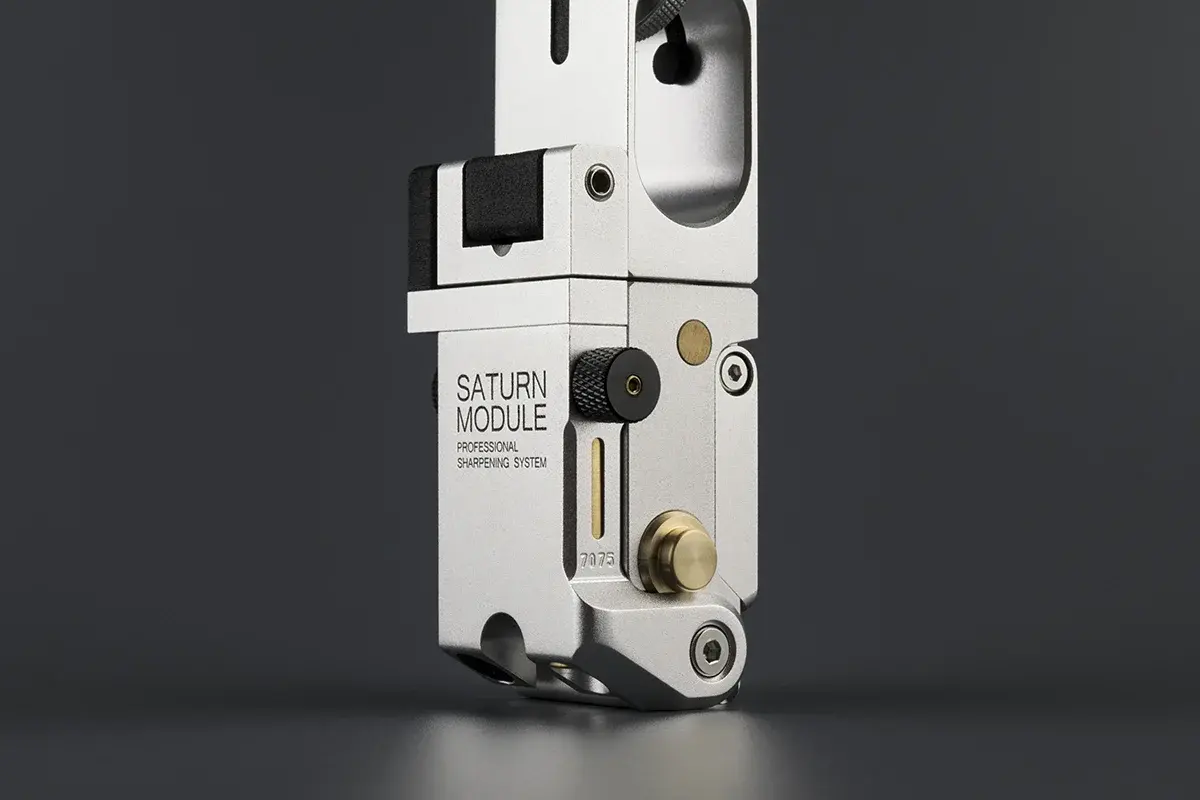

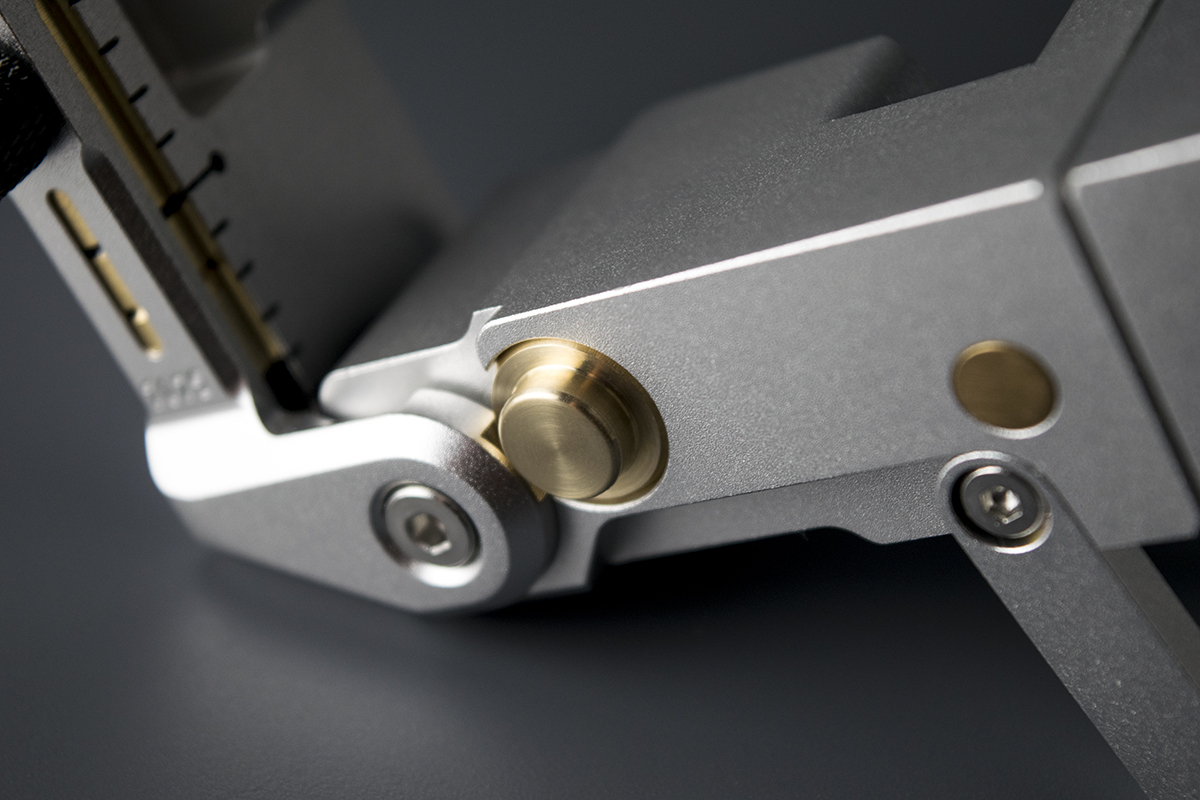

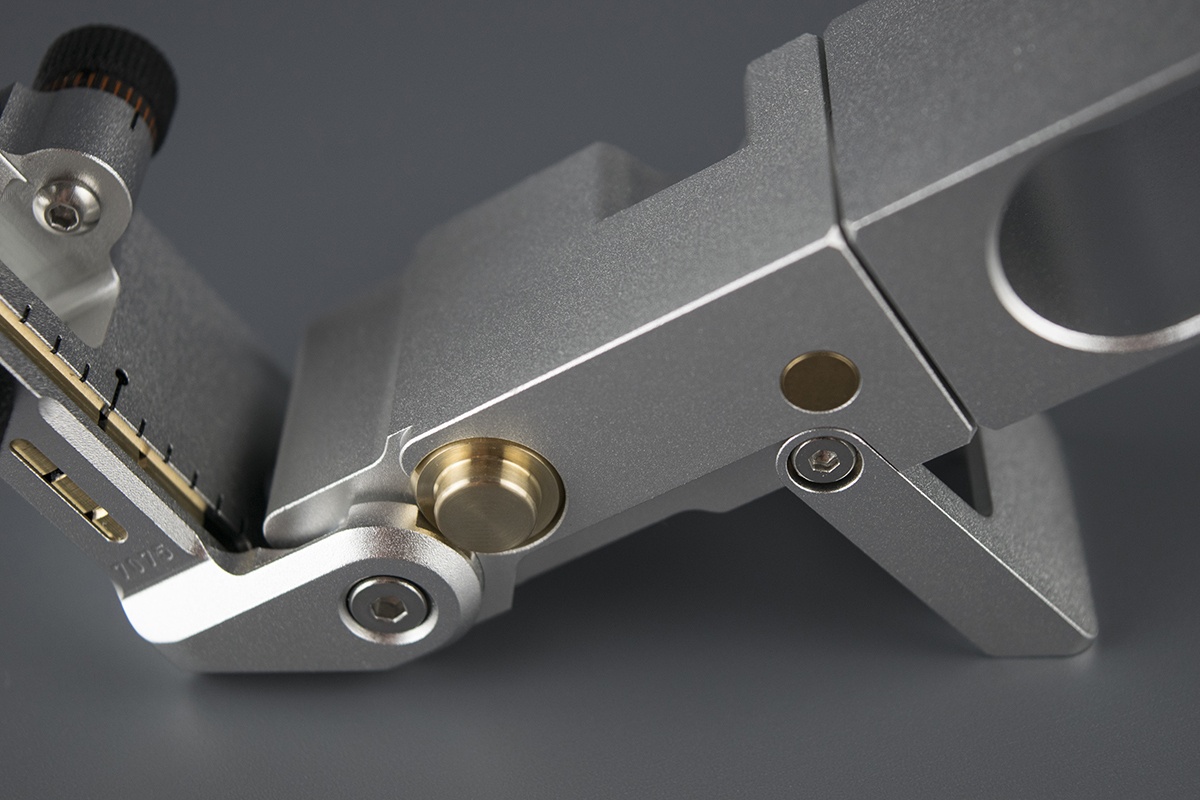

Для установки мачты нужно нажать до упора кнопу на корпусе и повернуть мачту на 90° до щелчка.

Коническая поверхность на кнопке упирается в цилиндрический паз мачты, это исключает люфт и не дает конструкции складываться самопроизвольно.

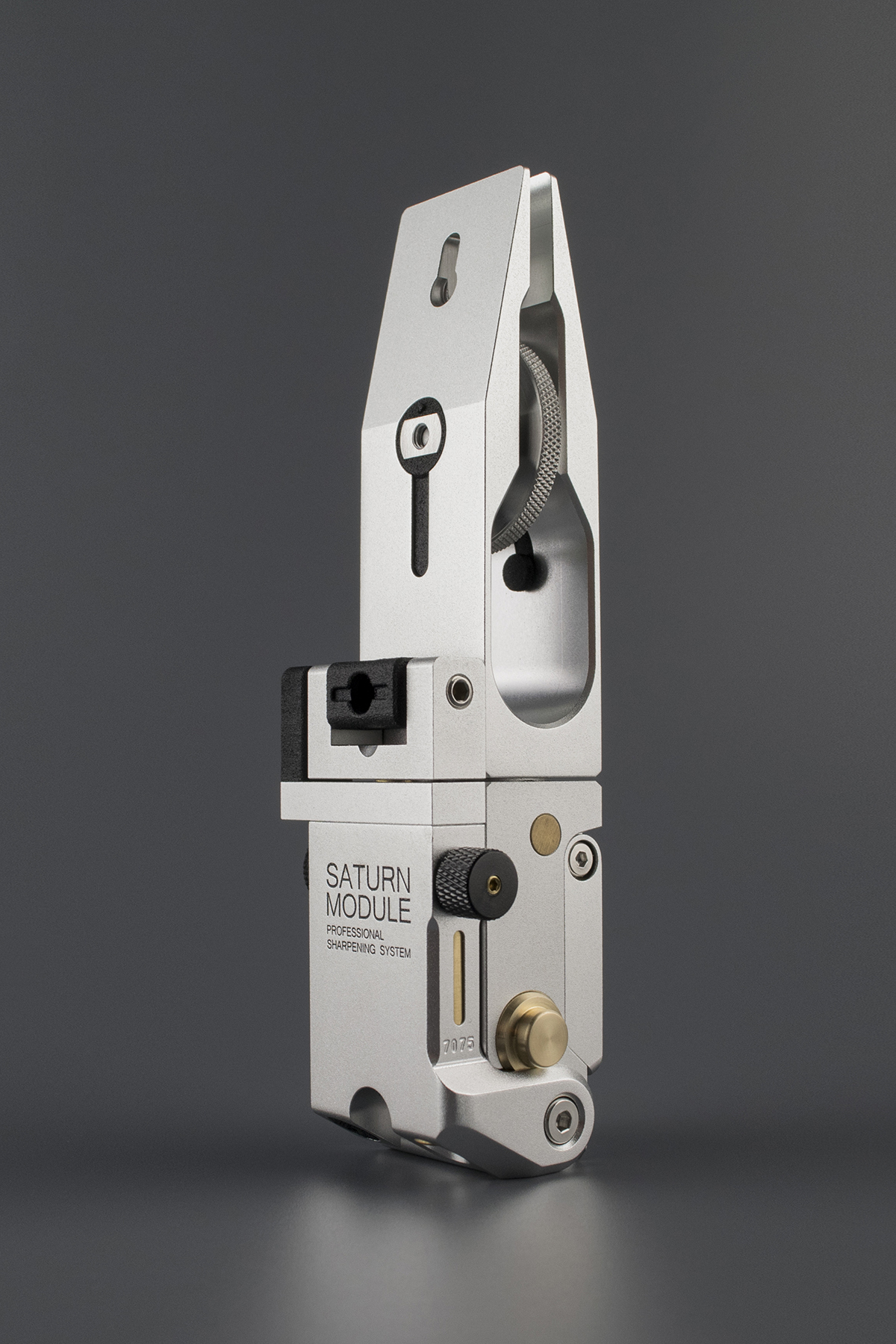

В сложенном состоянии выборка под кнопку больше, чтобы пружина кнопки находилась в расслабленном состоянии во время хранения и меньше просаживалась со временем.

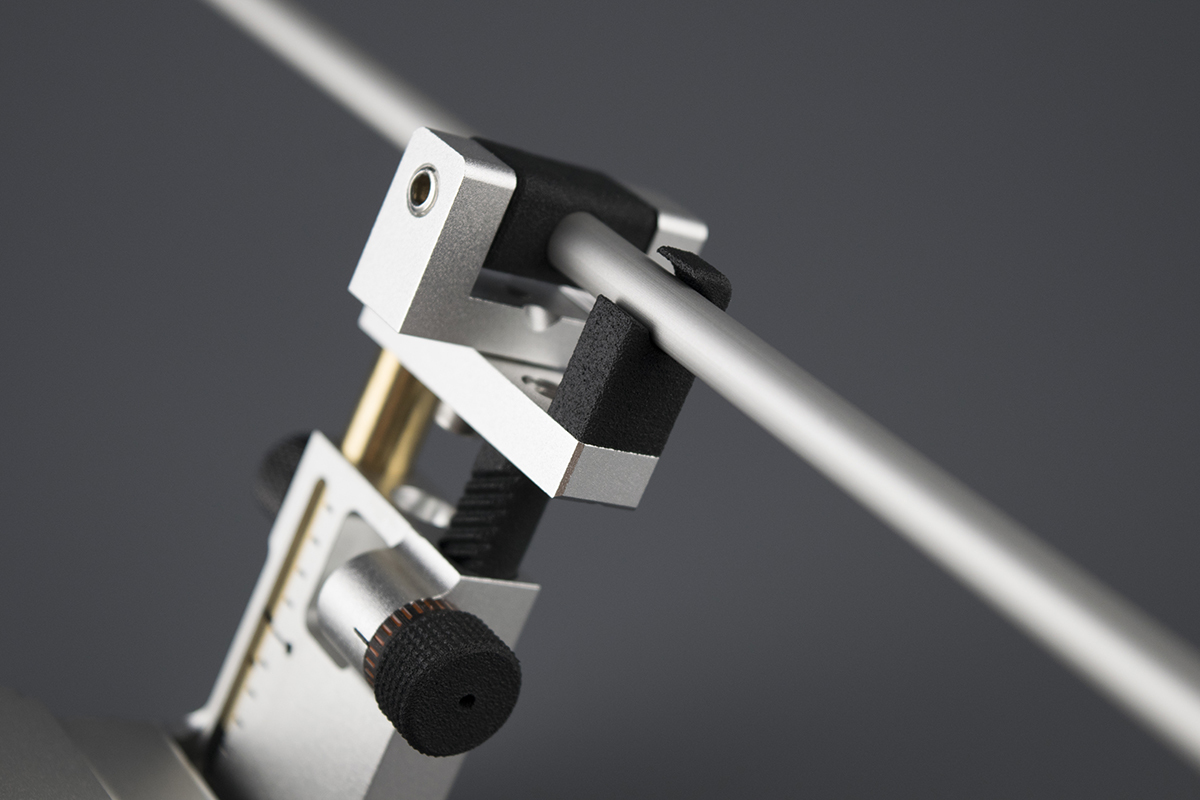

Шарнир на двух подшипниках, может вращаться на 360° в горизонтальной плоскости.

В нижней части сделаны небольшие выборки, чтобы не задевать направляющую при максимальном угле заточки.

Узел скольжения держится на двух установочных винтах.

Рядом с шарниром расположен крюк для парковки абразива. Крюк из полиамида, чтобы не царапать направляющую, и выполнен, как отдельная деталь, чтобы была возможность переставить его на другую сторону.

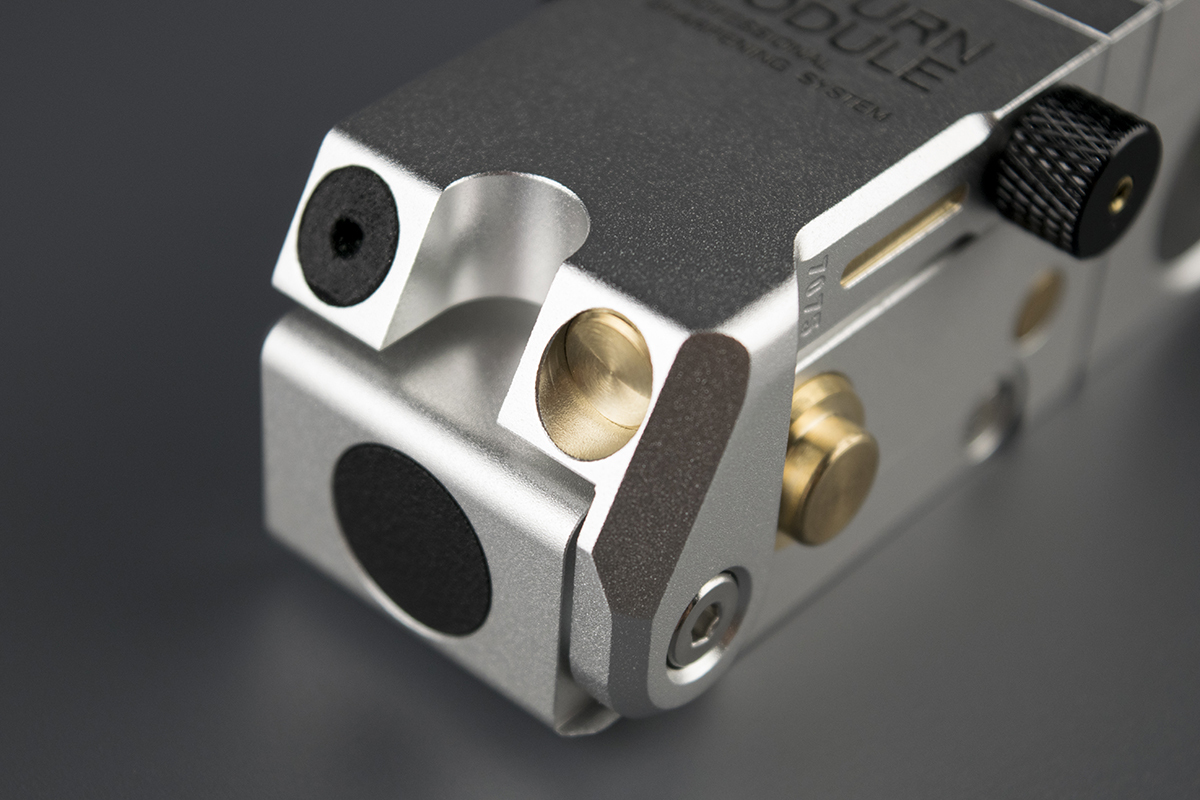

Для более комфортной работы с точилкой за столом в корпусе есть раскладной упор. Для него не предусмотрено никакой специальной фиксации, открытое и закрытое положение удерживается за счет силы трения.

Угол наклона при раскрытом упоре 15°, это позволяет переворачивать зажим с клинком до 10 см не отрывая точилку от стола.

Держатель абразива.

Предполагается использование абразивов 25х150мм на алюминиевых бланках, но можно использовать и любые другие не превышающие 160мм по длине.
25х150мм это формат Apex, наверное, самый распространенный среди камней для ручных заточных устройств, и выбор абразивов под эти размеры очень большой.

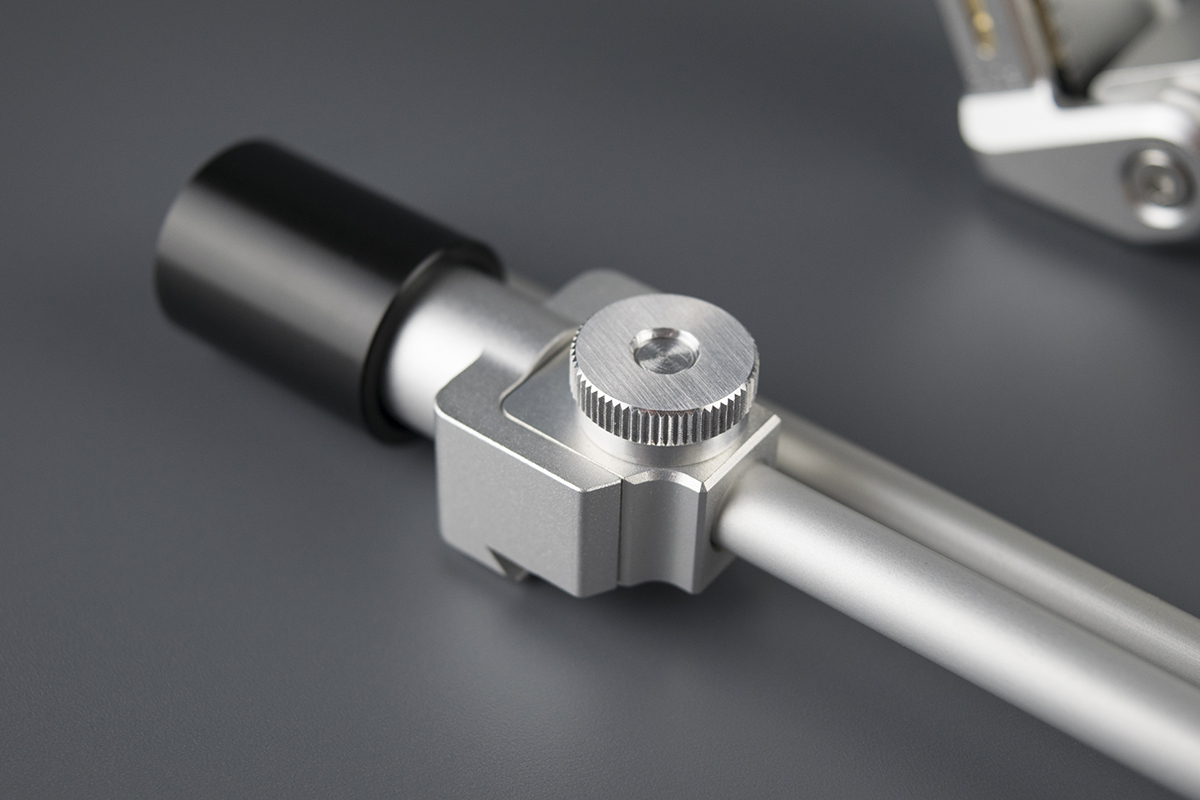

Ближний зажим с рукояткой может передвигаться по направляющей, длина в сложенном состоянии 20см.

Утоньшения на обоих зажимах сделаны для более комфортной работы с узкими камнями.

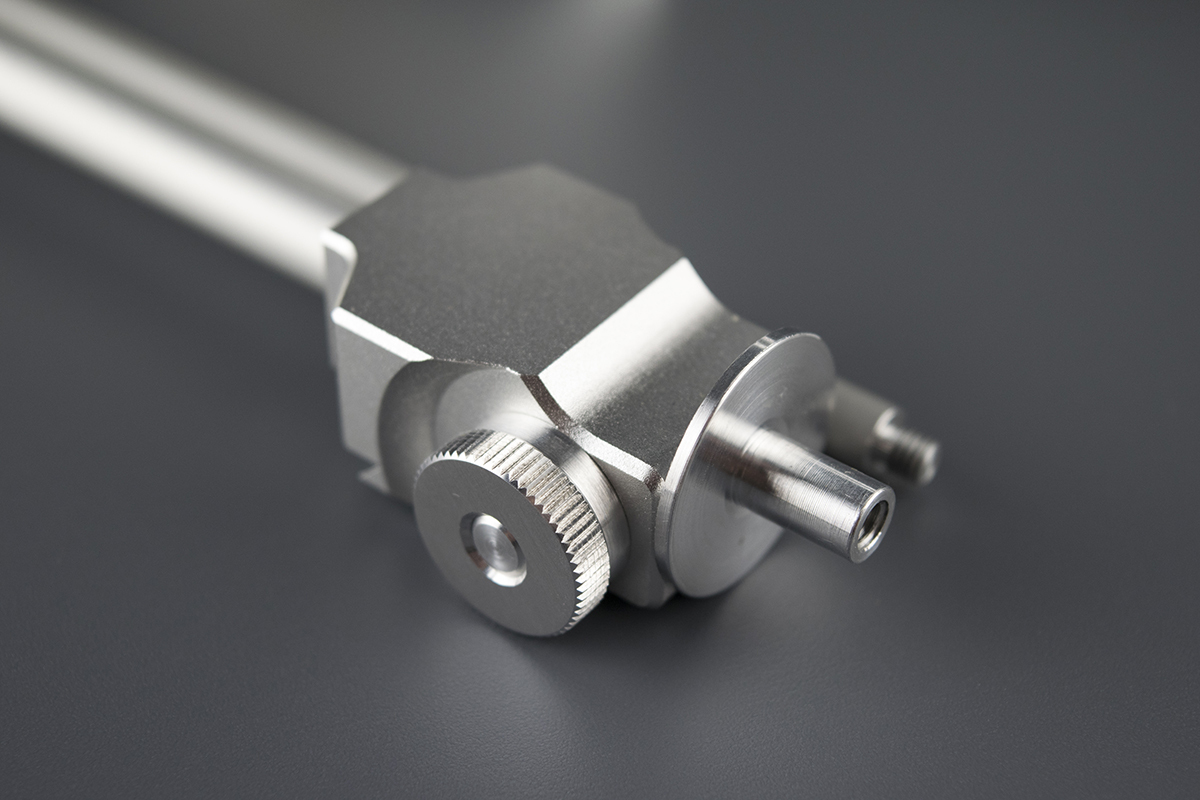

Для регулировки компенсации толщины абразива в дальнем зажиме сделан эксцентрик:

- ослабляем фиксатор

- кладем держатель с абразивом на ровную поверхность

- поворачиваем эксцентрик до соприкосновения окружности с плоскостью стола

- фиксируем

Механизм позволяет компенсировать толщину абразива от 5.5мм до 10.5мм.

Внутри фиксатора находится еще один фиксатор с подпружиненным шариком, чтобы во время настройки эксцентрик не выпадал.

Если в эксцентрике нет необходимости, то можно работать без него.

Заточка в линзу.

Эта функция сейчас является хорошим тоном для профессиональной заточной системы и наличие её очень желательно.

- отвинчиваем ручку фиксатора

- вынимаем эксцентрик

- переставляем фиксатор эксцентрика на другую сторону

- вставляем эксцентрик во второе отверстие, расположенное под углом (или направляющую без эксцентрика, если он нам не нужен)

- фиксируем

Угол 6°, не регулируется.

Основные характеристики:

- Точилка имеет длину 15.5 см и 20 см держатель абразива в сложенном состоянии.

- Общий вес 350 г.

- Помещается в карман, можно пользоваться дома, можно брать с собой.

- Все настройки и манипуляции выполняются исключительно вручную.

- Есть поворотный механизм.

- Есть тонкая настройка угла с диапазоном от 16° до 25° с индикацией 2 десятых градуса.

- Есть упор для работы на столе.

- Можно использовать практически любые абразивы.

- Есть механизм компенсации толщины абразива.

- Можно точить с повышением угла.

- Можно точить в линзу.

Всё необходимое для профессиональной заточки!

Внимание: Стенд для стационарной установки не входит в комплект.
